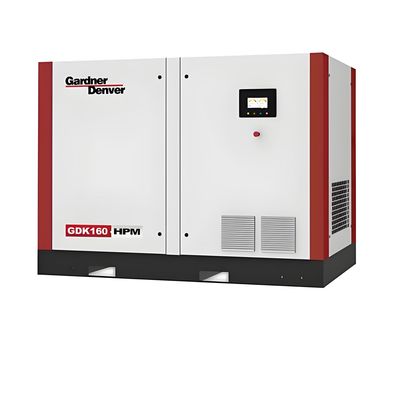

90-160kW Micro Oil Screw Air Compressor 7-12.5barg 13-31.5m3/min

Deskripsi Produk:

Kompresor udara sekrup mikro GDK90-160KW mengadopsi teknologi sekrup canggih, dikombinasikan dengan desain efisiensi tinggi dan karakteristik konsumsi bahan bakar rendah, dirancang khusus untuk industri, manufaktur, konstruksi, dan bidang lain yang membutuhkan sumber udara yang stabil. Rangkaian produk ini dikenal karena keandalan tinggi, penghematan energi, perlindungan lingkungan, dan biaya perawatan yang rendah, serta cocok untuk skenario aplikasi tegangan menengah dan tinggi.

Fitur Utama:

Motor frekuensi tetap yang efisien

Kompresor udara seri frekuensi tetap Grandenford dilengkapi dengan motor asinkron tiga fase dan penggerak langsung roda gigi, dan motor tersebut sesuai dengan standar IEC60034-30 level efisiensi energi lE3.
Motor utama dipilih dengan cermat sesuai dengan kebutuhan aplikasi kompresor udara. Baik torsi maupun beban dapat memenuhi persyaratan khusus
Standar desain untuk mengoptimalkan efisiensi motor dan koefisien daya di bawah kondisi beban. Koefisien yang dioptimalkan ini memiliki keunggulan efisiensi sekitar 5% dibandingkan dengan motor lain.

Rangka motor

Rangka dan tutup ujung motor terbuat dari coran besi dan aluminium. Ini memberikan dukungan yang lebih aman untuk bantalan, memastikan jarak yang merata antara rotor dan poros, dan memastikan bahwa komponen kopling yang digunakan sejajar dan seperti flensa secara permanen.

Desain listrik

Kecepatan desain, torsi, dan parameter pengoperasian semuanya memenuhi persyaratan beban kompresor. Efisiensi motor dan koefisien daya telah mencapai tingkat ideal, yang dapat memenuhi persyaratan volume udara kompresor udara seri GDK.

Bantalan

Bantalan buang vakum di ujung penggerak dan bantalan rol di ujung buang memberikan dukungan yang kuat untuk pengoperasian kompresor udara. Waktu penggunaan rata-rata bantalan berukuran besar ini adalah 135000 jam, yang kira-kira 8 kali standar NEMA. Kedua jenis bantalan ini didinginkan oleh cairan pendingin yang mengalir melalui alur bantalan, menyederhanakan proses pelumasan.

Bahan isolasi

Motor efisiensi tinggi seri GDK mengadopsi isolasi kelas F dan kenaikan suhu kelas B. Di bawah kondisi beban terus-menerus, suhu lingkungan maksimum yang diizinkan dapat mencapai 155 ℃. Suhu sangat penting untuk masa pakai mesin, dan pertimbangan khusus ini membuat motor seri GDK lebih andal, memiliki masa pakai yang lebih lama, dan lebih baik beradaptasi dengan lingkungan yang keras.

Tingkat perlindungan

Motor efisiensi tinggi seri GDK mengadopsi motor tertutup dengan tingkat perlindungan IP55, secara efektif mencegah debu dan kelembapan masuk ke dalam motor, memastikan bahwa motor dapat bekerja secara normal bahkan di lingkungan yang keras.

Tuan rumah

Host adalah bagian inti dari kompresor udara sekrup. Niat awal dari desain host adalah untuk memastikan kualitas yang andal, kinerja yang stabil, dan efisiensi pengoperasian yang tinggi, yang tidak hanya mengurangi penyimpangan manufaktur tetapi juga memungkinkan pemasangan host yang presisi. Dan beberapa komponen lain dalam kompresor udara memberikan dukungan dan kontrol penting untuk pengoperasian host yang andal. Seri GDK90-160 mengadopsi host efisiensi tinggi yang baru dirancang, dengan peningkatan efisiensi energi rata-rata lebih dari 10%, dan mencapai pengoperasian yang andal dalam jangka panjang.

1. Pengaturan titik pelumasan yang cermat dapat secara efektif mengirimkan oli pelumas ke lokasi yang diperlukan, meningkatkan keandalan, dan mengurangi konsumsi energi
2. Desain roda gigi canggih memungkinkan transmisi energi penggerak yang lebih efisien dan andal
3. Kotak roda gigi terintegrasi dapat mengurangi kehilangan hambatan angin dan panjang sistem transmisi, membuat kinerja lebih efisien dan perawatan lebih nyaman
4. Pengaturan bantalan yang ditingkatkan membantu mengurangi hambatan, meningkatkan manajemen energi, dan dengan demikian meningkatkan keandalan dan kinerja
5. Sistem transmisi tersegel bebas perawatan tidak memerlukan perawatan rutin dan dapat melindunginya dari kerusakan yang disebabkan oleh debu dan kelembapan
6. Profil rotor sekrup yang dioptimalkan dapat sangat meningkatkan efisiensi energi dan volume buang, sekaligus mengurangi biaya energi
7. Pengaturan bantalan gesekan rendah membantu meningkatkan efisiensi energi
8. Pelumasan roda gigi yang dioptimalkan meningkatkan keandalan operasional dan mengurangi konsumsi energi dengan menyuntikkan oli pelumas secara cerdas ke area permesinan roda gigi
9. Saluran masuk dan keluar yang efisien mengurangi penurunan tekanan
10. Proses injeksi bahan bakar yang dioptimalkan mengurangi suhu dan meningkatkan efisiensi selama proses kompresi

Mode transmisi

Motor dan host dari produk seri konversi frekuensi magnet permanen GDK mengadopsi sistem penggerak langsung koaksial, yang merupakan desain yang lebih efektif, andal, dan kuat. Transmisi koaksial mengurangi kerugian mekanis peralatan seperti sabuk dan roda gigi. Metode koneksi koaksial menghasilkan efisiensi transmisi yang lebih tinggi. Secara bersamaan mempertahankan koaksialitas permanen, dasar mesin benar-benar disegel untuk mencegah kotoran di udara dan memastikan transmisi daya yang lancar.

Sistem pemasukan udara dingin yang efisien

filter asupan
Efisiensi filter asupan setinggi 99,5%, dengan akurasi lebih dari 3 mikron. Filter asupan dan katup asupan terhubung langsung, membuat penggantian lebih nyaman; Katup asupan yang terintegrasi dengan katup solenoid mengurangi sambungan pipa, meminimalkan titik kebocoran, mengurangi resistansi asupan, meningkatkan efisiensi hisap, dan meningkatkan efisiensi kompresi.
Filter udara berlapis nano yang efisien dengan kinerja filtrasi tinggi, menargetkan 0,3um, yang lebih dari tiga kali lipat dari bahan filter biasa.

Saluran pemasukan udara dingin independen
GDK telah merancang saluran pemasukan udara dingin independen baru, yang memiliki suhu pemasukan yang lebih rendah, volume udara yang lebih besar, penurunan tekanan yang lebih rendah, dan sangat meningkatkan efisiensi host.
Kurangi suhu buang seluruh mesin, perpanjang masa pakai pipa, dan sangat meningkatkan kinerja pendingin.

Sistem pendingin

Seri GDK mengadopsi pengaturan independen dari pendingin oli dan pendingin belakang. Dibandingkan dengan pengaturan pendingin las tradisional, ia menghindari kegagalan pendingin yang disebabkan oleh konsentrasi tegangan termal pada garis las karena koefisien ekspansi yang berbeda dari oli pendingin dan udara terkompresi, dan memperpanjang masa pakai pendingin. Mengganti pendingin lebih nyaman, menghemat biaya penggunaan dan perawatan pelanggan.

• Desain saluran udara independen untuk pendinginan oli dan pendinginan belakang - menggulingkan mode desain paralel tradisional, memasang pendinginan oli dan pendinginan belakang secara terpisah di dua sisi, pada dasarnya menghilangkan pengaruh tegangan termal dan ekspansi termal
• Pemasangan samping, dibandingkan dengan pemasangan atas, memiliki efisiensi perawatan purna jual yang lebih tinggi
• Saluran udara sepenuhnya independen, mengurangi konsumsi daya kipas sambil memastikan bahwa komponen inti dapat mencapai efek pendinginan yang diinginkan
• Pendinginan serentak komponen internal unit melalui saluran udara belakang tidak hanya mendinginkan tetapi juga memberikan insulasi suara dan pengurangan kebisingan untuk seluruh mesin
• Pendingin belakang margin besar,<10 º C CTD (berpendingin udara&berpendingin air), dapat beradaptasi dengan lingkungan yang relatif keras, memastikan pengoperasian normal seluruh mesin pada suhu sekitar 46 º C

 Ckipas pendingin

• kontrol kecepatan variabel

Kipas mengadopsi logika kontrol bintang delta untuk mengurangi daya konversi frekuensi. Tiga kipas dihubungkan untuk kontrol, meningkatkan efisiensi energi unit dan memastikan kinerja pendinginan

• Pemasangan miring

Kipas berpendingin oli dipasang secara diagonal di atas pendingin, memastikan aliran udara pendingin sekaligus sangat menghemat ruang unit; Sudut kemiringan telah menjalani simulasi FEA yang ketat untuk memastikan efek pendinginan yang lebih baik

• Perawatan tipe tarik

Kipas pendingin dapat digeser di sepanjang rel geser bawah untuk perawatan, yang dapat dioperasikan dengan mudah oleh satu orang, sangat meningkatkan efisiensi layanan purna jual kipas

• Kipas pendingin hisap

Kurangi suhu hisap pada permukaan pendingin, distribusikan udara secara merata pada permukaan pendingin, dan tingkatkan efisiensi pendinginan dan perpindahan panas; Dibandingkan dengan metode pendinginan tiup, pendinginan hisap tidak memiliki sudut mati dan efek pendinginan yang lebih baik

Sistem pipa

• Semua komponen penghubung di area kunci disegel dengan ujung cincin-O karet fluorin
• Kemungkinan kebocoran hampir sepenuhnya dihilangkan, dan koneksi dapat diulang tanpa batas
• Menghilangkan celah aksial yang diperlukan untuk koneksi tersegel tipikal
• ketahanan kimia

Segel O-ring adalah struktur penyegelan yang lebih efektif yang mencegah kebocoran oli sesuai dengan standar Asosiasi Produsen Mobil Amerika. Dibandingkan dengan segel koneksi berulir tipikal, metode penyegelan canggih ini menghilangkan celah aksial, mudah dipasang, dan bagian penghubung tidak akan berubah bentuk karena fiksasi yang ketat, pada dasarnya meningkatkan tingkat pencegahan kebocoran.
Seluruh mesin mengadopsi desain flensa yang sama - mengurangi bagian yang rentan dan memfasilitasi perawatan.
Komponen unit tahan suhu tinggi - termasuk katup solenoid asupan, pipa, komponen elektronik, dll., semuanya memenuhi standar ketahanan suhu tinggi lebih dari 100 º C.

Sistem pemisahan oli dan gas

Inti pemisahan oli mengadopsi inti pemisahan oli tipe lipat+lilitan yang dirancang khusus, terbuat dari bahan serat khusus multi-lapis dan dua tahap yang diperkuat. Ia memiliki area pemisahan yang besar, laju aliran yang lambat, efek pemisahan yang sangat baik, masa pakai yang lama, dan akurasi 0,5 mikron, memastikan bahwa kandungan oli buang unit kurang dari 3ppm.
Desain inti pemisahan oli terintegrasi yang inovatif untuk pipa balik sekunder, menghilangkan kebutuhan perawatan terpisah dari pipa balik sekunder, mengurangi tinggi unit, dan meningkatkan efisiensi layanan purna jual.

Platform IoT kompresor udara iConn

Platform IoT kompresor udara iConn bertujuan untuk memberi pelanggan manajemen data sistem udara terkompresi secara real-time dengan ketenangan pikiran, sehingga memaksimalkan stabilitas unit mereka. Pada saat yang sama, dengan wawasan dan analisis data besar, ini membantu Grundfos dan pelanggan terus mengoptimalkan layanan dan meningkatkan efisiensi produksi.

Komponen platform Internet of Things meliputi

• Perangkat keras - Untuk mesin baru, pengontrol dengan kotak data tertanam dapat disediakan sebagai standar di pabrik; Untuk unit yang ada di pasar purna jual, perangkat tepi dapat dipasang untuk terhubung dan membaca informasi pengontrol unit
• Komunikasi - Transfer data dari pengontrol dan perangkat tepi ke cloud melalui jaringan 4G
• Perangkat lunak - termasuk platform manajemen internal Grundfos dan platform klien yang digunakan oleh pengguna akhir, keduanya termasuk versi web dan aplikasi
• Tim Dukungan Teknis

Fungsi Platform IoT Chinandenfu iConn

• Laporan parameter pengoperasian unit dan fungsi pelaporan
• Pemantauan status pengoperasian unit, alarm kesalahan, dan pemberitahuan acara berbasis data waktu nyata
• Analisis diagnosis konsumsi energi dan keandalan diagnosis masalah berdasarkan analisis prediktif

 Area aplikasi

• Industri manufaktur: mobil, pemrosesan mekanis, cetakan injeksi, penyemprotan, dll
• Makanan&Obat-obatan: Pengemasan, Pengisian, Pengangkutan Pneumatik (dengan pasca-pemrosesan diperlukan)
• Industri elektronik: SMT pemasangan permukaan, manufaktur instrumen presisi
• Lainnya: Pertambangan, konstruksi, tekstil, dll

Fungsi dan spesifikasi produk

Pengepakan dan Pengiriman:

Pengemasan Produk:
Kompresor udara sekrup mikro  hadir dalam kotak kardus kokoh dengan gambar produk dan spesifikasi tercetak di bagian luar. Di dalamnya, produk dikemas dengan aman dengan sisipan busa untuk mencegah kerusakan selama pengangkutan.
Pengiriman:
Waktu pengiriman standar kami adalah 3-5 hari kerja. Untuk pengiriman yang dipercepat, silakan hubungi tim layanan pelanggan kami. Kami mengirim melalui operator tepercaya seperti UPS, FedEx, dan USPS dan menyediakan nomor pelacakan untuk kenyamanan Anda.

FAQ:

T: Apa nama merek produk ini?
A: Nama merek produk ini adalah Aipu.
T: Berapa nomor model produk ini?
A: Nomor model produk ini adalah Kompresor udara sekrup mikro.
T: Di mana produk ini dibuat?
A: Produk ini dibuat di China.
T: Apakah produk ini memiliki sertifikasi apa pun?
A: Ya, produk ini disertifikasi oleh ce.ul.
T: Berapa jumlah pesanan minimum untuk produk ini?
A: Jumlah pesanan minimum untuk produk ini adalah 1pc.
T: Apakah harga produk ini dapat dinegosiasikan?
A: Ya, harga produk ini dapat dinegosiasikan.
T: Apa detail pengemasan untuk produk ini?
A: Detail pengemasan untuk produk ini adalah kontainer.
T: Berapa lama waktu pengiriman untuk produk ini?
A: Waktu pengiriman untuk produk ini adalah 10 hari.
T: Apa saja ketentuan pembayaran untuk produk ini?
A: Ketentuan pembayaran untuk produk ini adalah tt.
T: Apa kemampuan pasokan produk ini?
A: Kemampuan pasokan produk ini adalah 10000t/y
