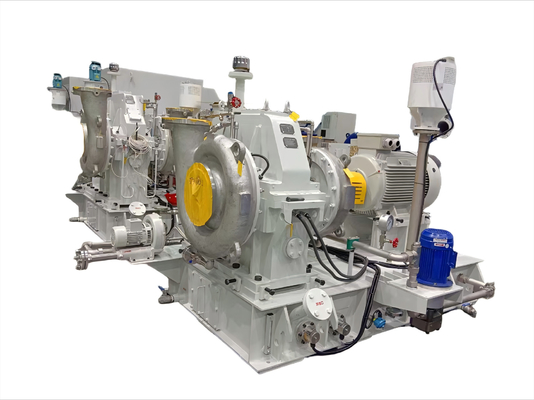

Desain yang disesuaikan dan kinerja hemat energi rekompresi uap mekanik untuk kompresor uap

Fitur Produk

Efisiensi Tinggi Profil Impeller Lanjutan Desain Disesuaikan, Kinerja hemat daya yang sangat baik
Mesin ini dirancang dengan teori aliran tiga dimensi, dan simulasi aliran tiga dimensi penuh.dan efisiensi adiabatik kompresor uap dapat mencapai sekitar 85%.
Impeller dirancang khusus sesuai dengan parameter kerja pengguna untuk memastikan bahwa parameter kerja yang dibutuhkan oleh pengguna berada di area efisien impeller,yang lebih hemat energi .

Jangkauan pengaturan yang luas, tingkat vakum yang stabil
Kapasitas penguapan yang luas dan dapat diatur dengan dua mode: VFD, Evaporate Temperature; Anti-surge perangkat disediakan untuk menghindari masalah surge efektif.

Desain Kompak, Kurang Jejak
Struktur keseluruhan yang dipasang pada skid diadopsi. tubuh kompresor uap sentrifugal terhubung langsung dengan casing gearbox.Sistem minyak pelumasan dan motor diatur pada dasar umum yang berfungsi sebagai tangki minyak.Lebih sedikit berat dan lebih sedikit jejak kaki.

Tingkat kebisingan rendah
Melalui teknologi desain canggih dari spiral case dan impeller, kebisingan diskrit dan kebisingan broad-band ditekan, dan kontrol aktif dari kebisingan aerodinamis direalisasikan.Lebih mudah membusuk..

Bagian yang kurang dipakai, mudah dipasang dan dirawat
Bagian yang kurang dipakai, kurang pemeliharaan situs, instalasi mudah & cepat.

Tingkat kecerdasan tinggi
Getaran bantalan, suhu, tekanan masuk dan keluar, suhu, kontrol anti surge, perlindungan start-stop interlock, alarm kesalahan, tekanan minyak pelumas,suhu minyak dan serangkaian sistem pemantauan dan kontrol dikendalikan oleh PLC, dan transmisi real-time ke " Zhanggu Cloud * platform awan cerdas, pengguna dapat real-time memantau peralatan berjalan status dengan insinyur proyek.

 Struktur utama

Penggerak
Impeller efisiensi tinggi dirancang oleh teori aliran tiga dimensi yang dikalibrasi dengan keseimbangan statis dan statis setelah pemesinan presisi yang ketat dan lulus uji kecepatan lebih dari 1.15 kali kecepatan nominal memastikan kekuatan impeller Untuk memenuhi persyaratan kondisi kerja yang berbeda dari kompresor uap, bahan impeller dapat titanium, duplex stainless steel dan bahan lainnya.

Volute Casing
Menggunakan volute bagian melingkar, profil dinding volute dirancang untuk menjadi garis spiral log, sesuai dengan hukum gerakan aliran udara, kurang dampak pada blower.getaran kecil., kebisingan rendah Volute bahan casing bisa 304.316L,2205, 2507 stainless steel sesuai dengan kondisi kerja yang berbeda.

Rotor kecepatan tinggi
Rotor kecepatan tinggi terdiri dari impeller, gigi kecepatan tinggi dan poros kecepatan tinggi.Impeller dan poros kecepatan tinggi dihubungkan dengan batang dan torsi ditransmisikan oleh ujung permukaan pin atau gigi Uji keseimbangan dinamis sesuai dengan standar internasional dan presisi bisa mencapai kelas G1 untuk memastikan operasi menjadi lancar dan dapat diandalkan.

Peralatan
Pasangan gear akselerasi mengadopsi profil gigi involute. permukaan roda gigi dan pinion melalui penggilingan dan nitride-harding perawatan untuk menjaga kecepatan tinggi operasi stabil,getaran rendah dan kebisingan rendah Umurnya bisa 20 tahun.

Bantalan
Dukungan poros kecepatan tinggi. terdiri dari banyak bantalan fleksibel, mengadopsi bantalan jurnal bantalan miring. bantalan bisa defleks di sekitar pusat,Kinerja anti-getaran dan kemampuan menyesuaikan secara otomatis sesuai dengan variasi beban dan kecepatan keduanya sangat baik..

Sistem pelumasan

Sistem pelumasan terdiri dari tangki minyak dan pipa minyak.pemanas listrik jenis perendaman dan saklar kontrol suhu keduanya termasuk dalam tangki minyakPipa pelumasan terdiri dari: pompa minyak utama, pompa minyak tambahan, filter binokuler dan penukar panas.Pompa minyak utama akan didorong oleh gigi kecepatan rendah dan memasok pra-pelumasan untuk gigi dan bantalan dengan tekanan tertentu ketika unit beroperasi secara normal.. Pompa listrik akan memasok pra-pelumasan sebelum unit mulai dan menjaga tekanan minyak tetap di bawah darurat dan downtime.Pompa listrik juga berperan sebagai pompa minyak stand-by.. Filter minyak dengan silinder ganda adalah presisi tinggi. Alat alarm perbedaan tekanan pada filter juga dilengkapi.

Segel
Sesuai dengan persyaratan kondisi kerja, berbagai pilihan penyegelan tersedia untuk kompresor uap, pilihan standar: segel labirin dengan pembersihan uap,Penutup cincin karbon dengan pembersihan uap , segel gas kering, dll.

Perangkat pengisian uap yang disegel
Peranti pengisian uap penyegelan digunakan untuk tekanan negatif atau kondisi kerja normal kompresor uap, ia mengisi uap superpanas ke dalam segel poros untuk mencegah kebocoran udara ke kompresor.Perangkat pengisian uap termasuk katup pengurangan tekanan uap, perangkat deteksi tekanan, filter stainless steel dll untuk kompresor uap dalam kondisi tekanan positif,metode pengurangan tekanan seperti blow-off atau ekstraksi uap biasanya digunakan untuk mencegah uap yang terpapar masuk ke gearbox, menghasilkan emulsifikasi minyak pelincir.

Perangkat Semprot Air Desuperheating
Nozzles atomisasi tekanan tinggi multi-distributor bulat meningkatkan keseragaman distribusi kabut air di pipa dan meningkatkan efisiensi atomisasi.Ketika setiap nozel tersumbat atau kondisi abnormal lainnyaInlet dilengkapi dengan katup tekanan baja tahan karat (opsional manual atau otomatis) dan filter.

Tangki pembuangan
Digunakan untuk mengumpulkan dan membuang air cair yang dihasilkan dari unit blower.Badan tangki dilengkapi dengan katup masuk (opsional manual atau otomatis), kaca penglihatan, pengukur tingkat cairan (transmisi lokal atau jarak jauh) dan katup drainase dll aksesoris.Jika dilengkapi dengan katup drainase otomatis atau pompa drainase (kondisi tekanan negatif) dan pengukur kadar cairan transmisi jarak jauh, drainase otomatis, pemantauan real-time tingkat cairan, alarm abnormal dan fungsi lainnya dapat direalisasikan.

Motor dan Penggerak Sinkron

Motor
Merekomendasikan untuk menggunakan magnet permanen sinkron motor efisiensi tinggi memenuhi kelas 1 efisiensi energi kelas standar GB30253-2013.4-6% lebih tinggi dari motor asinkron Struktur sederhana, ukuran yang lebih kecil, kebisingan yang lebih rendah, kinerja hemat energi yang lebih baik.

Sistem Pemantauan dan Kontrol

Sistem pemantauan dan kontrol dirancang untuk melindungi berjalan dari kecepatan tinggi centrifugal blower. startup disediakan dengan mode interlock, anti-surge kontrol,pompa aksesori otomatis mulai & berhenti sesuai dengan tekanan minyak Ada sensor tekanan minyak pada pipa pasokan minyak, sensor suhu minyak di belakang pendingin minyak,sensor suhu dan sensor getaran pada bantalan geser kecepatan tinggi Inlet dan outlet pipa dilengkapi dengan meter primer & sekunder dan pemancar untuk mengukur suhu udara & tekanan, sehingga, itu dapat memantau parameter real-time,untuk memastikan aman , operasi stabil dan dapat diandalkan dari blower.

Pilih kompresor uap untuk solusi manajemen uap yang efisien, andal, dan tenang yang memenuhi tuntutan lingkungan industri modern.

Tabel Data Ukuran Produk

Catatan: Rentang parameter desain di atas hanya untuk referensi.

Fitur Kinerja

Adaptasi suhu tinggi:Mampu menangani uap suhu tinggi untuk aplikasi industri yang membutuhkan kompresi suhu tinggi.

Desain kompresor sentrifugal: Desain sentrifugal untuk efisiensi tinggi dan kapasitas kompresi.

Operasi stabil:Dirancang untuk memastikan kinerja yang stabil dan efisiensi tinggi selama periode operasi yang panjang.

Tahan abrasi dan korosi:Dibuat dengan bahan tahan suhu tinggi dan korosi untuk menahan lingkungan operasi yang keras.

Penghematan energi dan perlindungan lingkungan: Mengadopsi teknologi hemat energi canggih untuk mematuhi standar lingkungan dan mengurangi konsumsi energi.

Keandalan:Dirancang dengan keandalan jangka panjang dan keselamatan dalam pikiran, mengurangi kebutuhan untuk pemeliharaan.

Kontrol cerdas:Dilengkapi dengan sistem kontrol cerdas canggih untuk memantau dan mengatur status operasi kompresor dan meningkatkan efisiensi operasi.

Basis produksi dan pengujian ramping kelas satu

Kami telah membangun laboratorium, bangunan R & D, bengkel pengolahan, dll., Dengan peralatan pengolahan presisi tinggi yang maju secara internasional dan terkemuka di Cina.
